【产品型号】

模块资料下载：

http://pan.baidu.com/s/1qYwOPIW

XL4463-D01

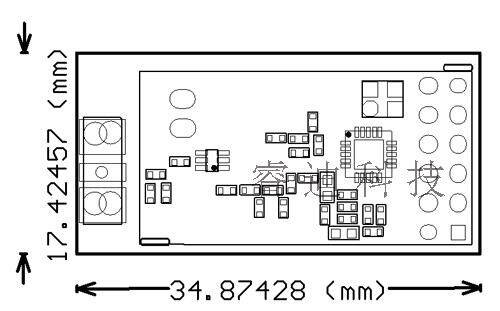

小体积贴片版本：

【产品简介】

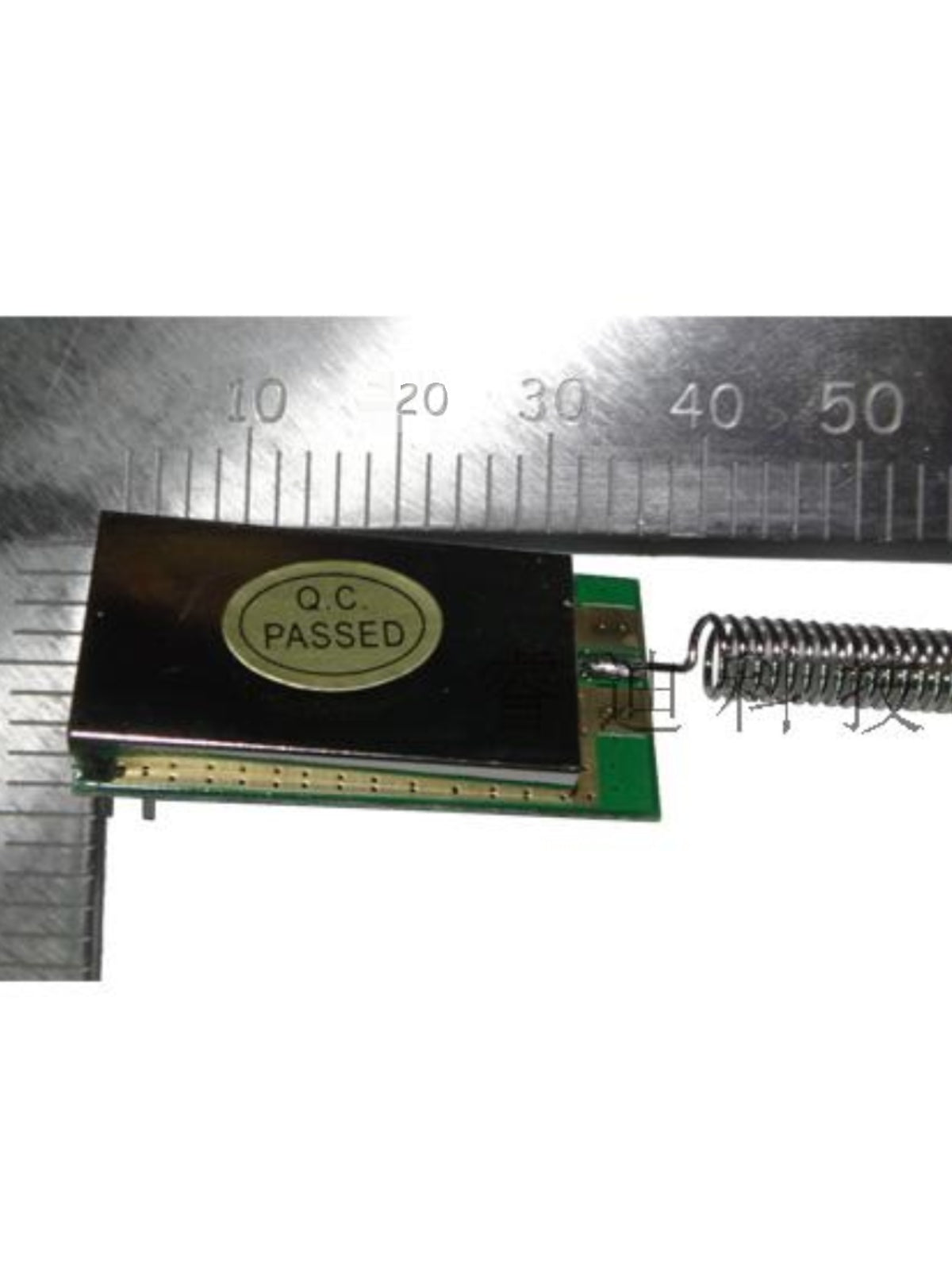

XL4463-D01无线模块是由我公司采用采用了Silicon Labs的Si4463 B1版芯片精心设计而成,是一块完整的、体积小巧的、低功耗无线收发模块。Si4463是高性能低电流的433MHz收发器，是EZRadioPRO系列中一员，包括完整的发送器和接收器。最高灵敏度为

-126dBm

,最大输出功率+20dBm，支持(G)FSK，4(G)FSK，(G)MSK,OOK和ASK调制，数据速率范围为100bps~1Mbps,工作电压1.8V~3.6V，关断电流30nA，待机电流50nA。Si4463具有窄带和特许频段应用的较佳相位噪声，具有阻塞和选择性能，例如，FCC Part90和169MHz的无线MBus。还具有12.5kHz信道间隔的60dB的邻道选择性，确保了在恶劣的RF条件下的可靠的操作，这对于窄带操作是特别重要的。Si4463提供了卓越的输出功率(最高为+20dBm)和出色的TX的效率。其高输出功率和灵敏度，及在业界领先的146分贝链路，扩展了通信链路的范围和可靠性。这一定程度上满足了射频信号放大的开发难的问题。在最大功率设置条件下，开阔通信距离可达2000千米。远超SI4432,素有“穿墙王”之称。模块集成了所有射频相关功能和器件，用户不需要了解无线电的相关知识，就可以使用本模块轻易的开发出性能稳定可靠的无线相关产品。

【模块特点】

XL4463-D01是基于Silicon公司原厂相关资料精心设计专业制造而成，最为嵌合SI4464的各种特性。

模块器件全部采用村田高频规格的电感电容，晶体为10ppm的高精度规格确保模块的无线特性得到充分体现。

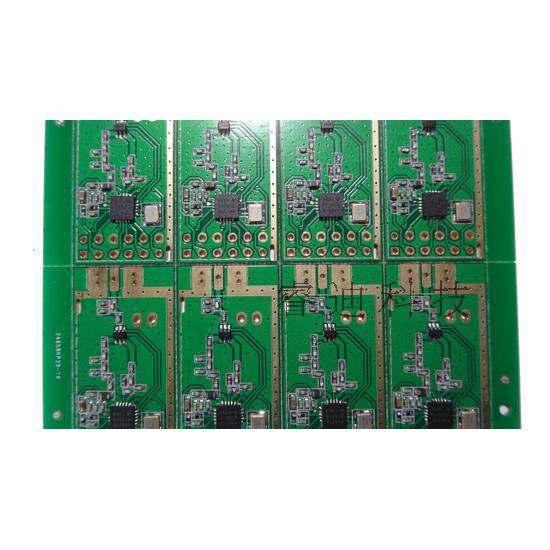

由深圳专业的OEM加工厂 使用高精度贴片机 环保无铅焊锡加工而成，所有模块均经过专业设备测试，模块的一致性和稳定性均有充分保障。

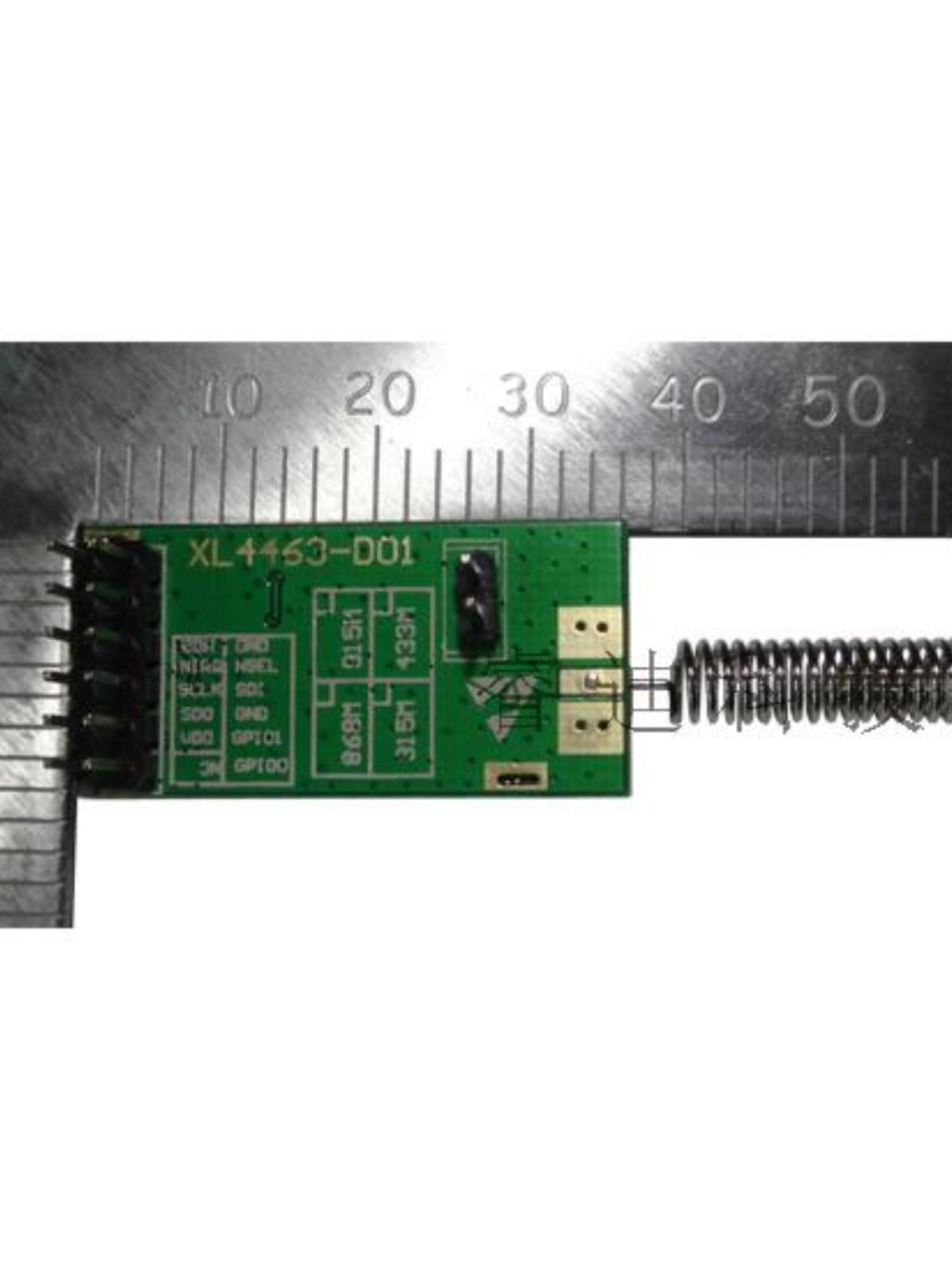

SPI接口，2.54mm双排插针接口方便嵌入式设计，充分扩展距离，使您的设备性能更上一层楼。

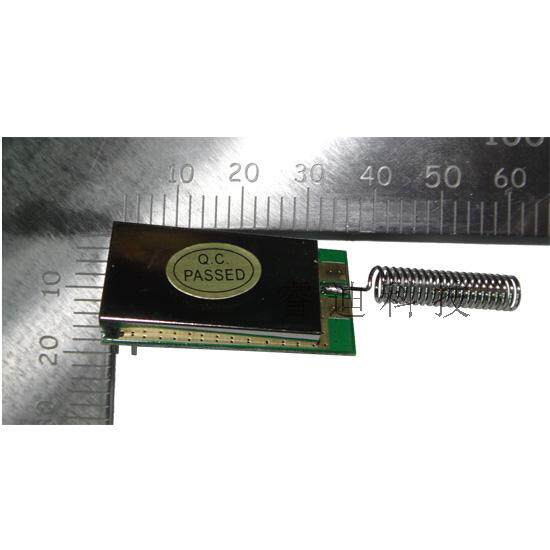

带屏蔽罩，抗干扰性能更优！

【发货清单】

XL4463-D01无线模块一个

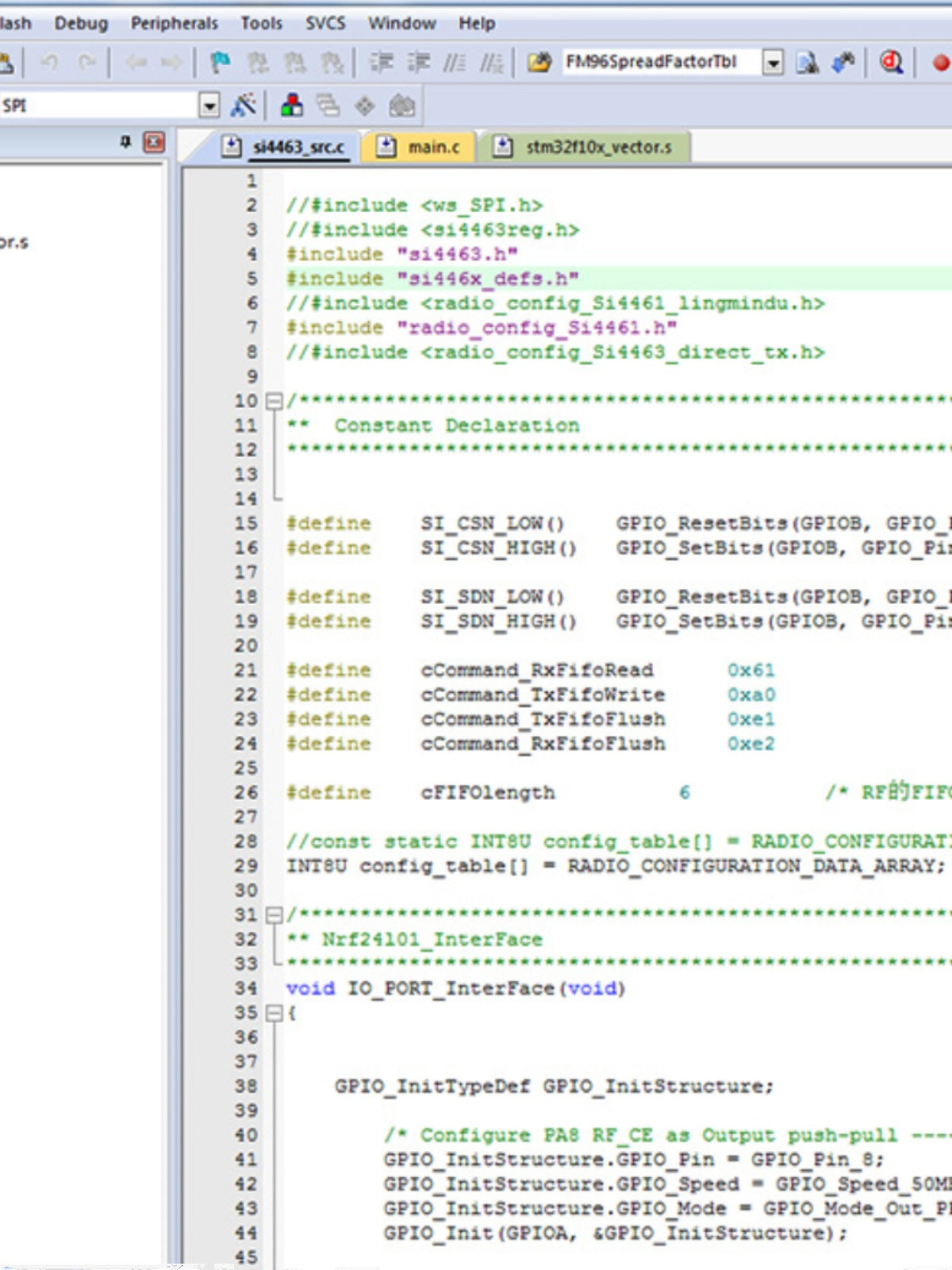

参考程序资料包，购买后在线直接发或发邮箱

【模块详细说明】

1、 频率范围：410-440M（天线匹配最佳范围，且国内为免费ISM频段）

2、 灵敏度： 高达-126dBm(0.5Kbps)

3、 无线发射最大输出功率：20dBm(1.2Kbps，433M)

4、 数据传输率：0.1-1Mbps

5、 调制模式：FSK，GFSK ,4GFSK和OOK

6、 供电：1.8-3.6 V

7、 超低耗 在掉电模式为30nA(4.21ms),在待机模式50nA；

接收电流10/13mA、最大发射电流85mA。

8、 数字接收信号强度指示(RSSI)

9、 定时唤醒功能，无线唤醒功能（WUT）

10、 天线自动匹配及双向开关控制

11、 可配置数据包结构

12、 前同步信号检测

13、 64 字节收发数据寄存器（FIFO）

14、 片内集成低电池电量检测

15、 片内温度传感器和8 位模数转换器

16、 工作温度范围：-40 ~ +80°C（温度特性和产品一致性要好很多！）

17、 集成稳压器

18、 快速唤醒和跳频功能

19、 上电复位功能

20、 内置晶体误差调整功能

21、 芯片自动计算并校验CRC-16，并且支持三种16 位CRC 多项式

22、

【配套测试板】

STM8S103F STC89C52

【应用注意事项】

1、天线周围一定要开阔，远离电池、金属等，天线周围PCB禁止敷铜，必要的时候，PCB和天线重叠的部分要挖空或者打孔。

2、当设计的产品放在金属外壳、金属机柜时，必须用

把信号从天线引出来外接

或者

，否则信号被金属外壳屏蔽而使距离大打折扣，要求距离远的，可使用

。

3、电源设计。电源是整个系统的心脏，设计时应重点考虑。si4432无线模块推荐工作电压

，瞬态电流能提供200mA以上。

4、采用DCDC、LDO降压，还要考虑纹波和浪涌电流的冲击。纹波可以在接入模块电源的地方用LC网络处理；浪涌电流可以接大电容处理。

5、如果采用电池供电，应考虑电池的瞬态电流是否足够，推荐用锂电池 镍氢电池不推荐用干电池。

6、软件设计时，应尽量使用数据包通信，通信设置速率越低，距离越远。

7、当使用DEMO程序以外的通信速率通信时，应用参数计算工具，重新计算通信参数。并根据自己产品通信要求，适当调整。

8、做批量生产的产品时，如考虑产品的可测试性、可维修性、可替换性，应尽量采用本公司的

。如考虑小体积就用邮票孔接口模块。

9、如果您的产品还需要模快速入门，可以订购我们的
