模块的芯片已经更改其他型号，替代的

链接：https://pan.baidu.com/s/1AYMOLSkQnwbzlf9FgawqsQ

密码：wzdx

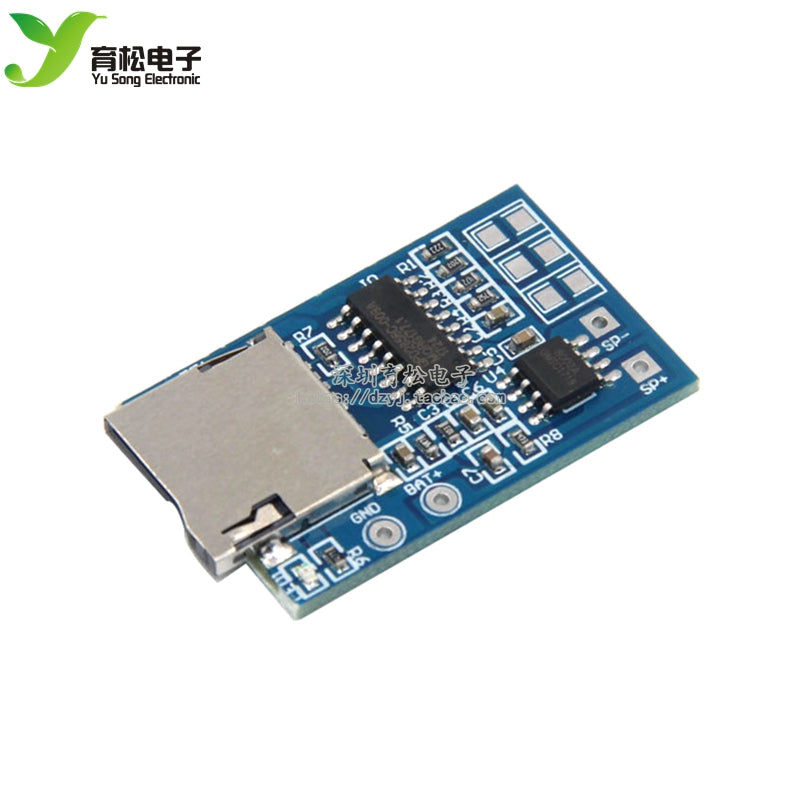

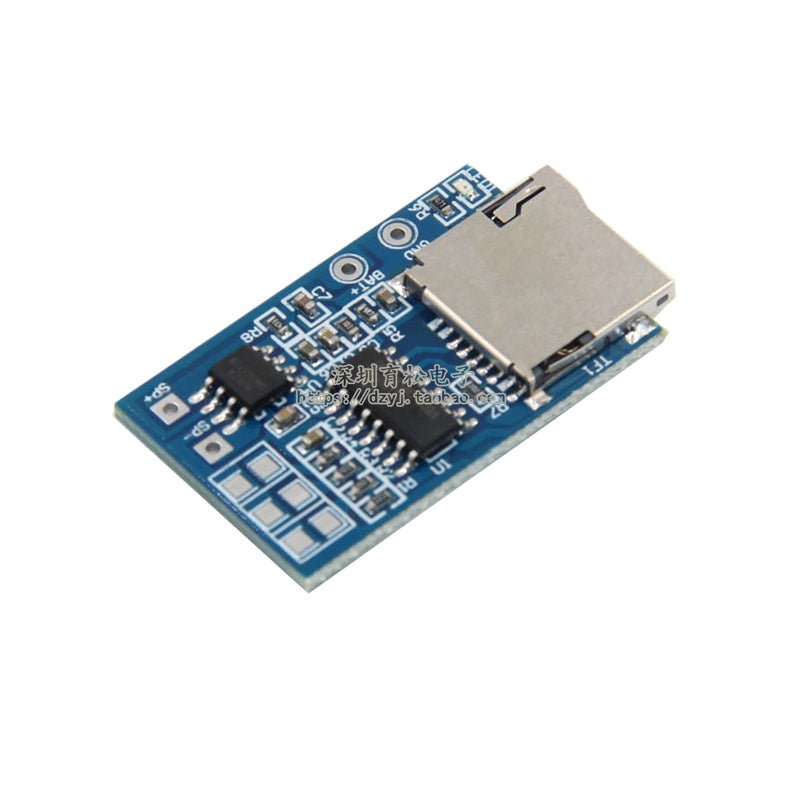

TF卡MP3解码板解码模块3.7-5V供电 带2W混合单声道 带记忆播放 音量记忆

TF卡MP3解码板，不带TF卡，支持播放MP3音乐文件，目前测试16G TF卡支持，再大的还没测试过

3.7锂电池或USB 5V 可供电,

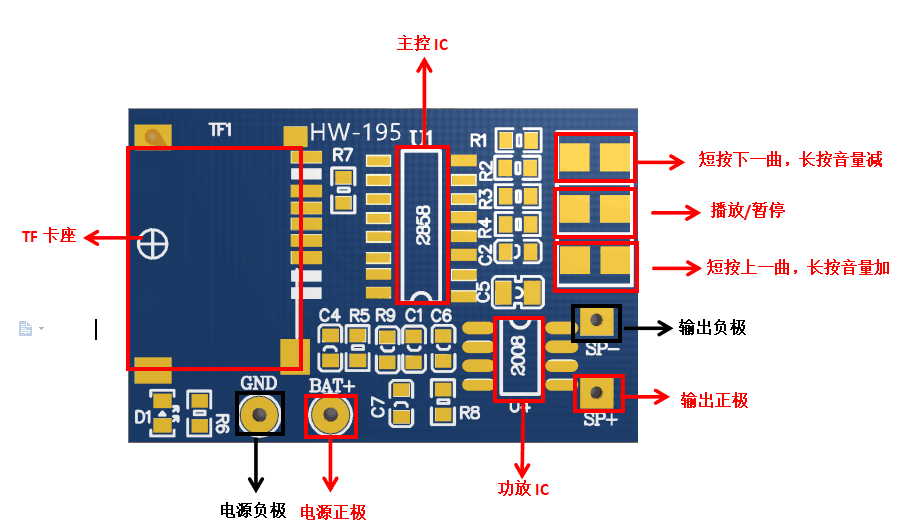

板子右上角3组白色方框为3组轻触按键，中间一组为播放暂停键，上下2组短按为上下曲键，上下2组长按为音量+-调节。

有顾客需要自己改装U盘播放的，请向店掌柜索要资料，动手能力不强的不建议改动哦，以防烧板子呢，改U盘播放建议采用USB 5V供电，因为有些老式U盘是5V供电的，不支持锂电池的3.7V电压，所以锂电池供电时，导致U盘无法播放，新款的U盘只要是支持3.7V供电的都是可以正常播放的。

带2W单声道功放，5V供电时功放最大输出3W（建议搭配4欧3W插卡小音箱上的小喇叭，音质好，声音很大，如果觉得音量还嫌不够，请直接换4欧5瓦喇叭，声音大到吓到你的，绝对惊喜，嘿嘿。换4欧5瓦喇叭后，注意功放芯片散热哦，最好加散热片）

有顾客反映功放在播放音乐时，会有发热现象，功放芯片或功放管发热是正常的，只要不把功放开到大音量之后，短路喇叭的输出端（阻值0欧）是不会烧功放芯片的，可以放心使用。

有顾客需要回去把这个板子做功放的前级，不需要这款板子的功放，回去自己接功放，可以按如下改装，把板子的功放芯片（8脚的芯片）去掉，然后从主控的第4脚和第6脚（这两个脚是主控芯片的左右声道输出），各串联一个104（或224）的电容去功放的输入端即可（电容起隔离作用，以防同一电源供电时烧前级主控芯片或后期的功放管）， 剩下一根线从负极接去功放输入的公共端

有顾客需要回去把这个板子改装用耳机听音乐的，把板子的功放芯片（8脚的芯片）去掉，然后从主控的第4脚和第6脚（这两个脚是主控芯片的左右声道输出），各串联一个104（或224）的电容去耳机的左右声道， 剩下一根线从负极接去耳机的公共端

上电自动播放

循环播放带记忆功能，下次上电后继续从上次播放的曲目从新播放

播放. 带LED指示灯显示

PCB板子尺寸 34.23MM（左右距离）*22.33MM（上下距离）*1MM（厚度）

外观最大尺寸 37.09MM（左右最大距离）*22.33MM（上下最大距离）*2.97MM（最大厚度）

一节3.7V600MA锂电池 （043545），充足电后，开最大音量大约可使用3.5个小时，很省电

主控芯片介绍

1. 概述

GPD2846A是為帶有FM 收音功能和LineIn 功能的MP3 播放器而設計的芯片。

2. 主要特色

支持MP3 播放格式。

可播放T卡/SD卡、U盤、FM、和外部音源(LineIn)，後插先播，也可由Mode鍵切換。

自動偵測耳機是否插入，並依此由IO口(Mute)直接開關外部功放，不需外掛三極管。

支援將音量大小、歌曲數目、…儲存在T卡/SD卡、U盤，用戶可省EEPROM

可自動偵測是否外置EEPROM 而決定是在EEPROM 或T卡/SD卡、U盤，儲存設定。

以1 根AD-key口來實現各種按鍵組合。

有兩組AD-key鍵盤可供選擇。

支持3 款FM 收音芯片: RDA5807, BK1080 和RTC6207E。

不支持紅外遙控。

不支持USB device 模式。

支持USB audio模式。

封裝型式：SOP16 封裝片。

3. 產品應用

有FM 收音機功能的MP3 播放器，無屏迷你音箱。

4. 管腳定義

Pin # Pin Name Description

1 V33REG DVDD33 數字電源3.3V。

2 V50REG VMCU/BAT 鋰電池輸入, 3.3V~5V。

3 VSSREG DVSS 數字信號接地。

4 DACOL DACL 左聲道音頻信號輸出。

5 VCOM Vref 音頻信號的中心點, 請外掛1uF電容穩壓。

6 DACOR DACR 右聲道音頻信號輸出。

7 LINEIN_R LineInR+L LineIn 的左+右輸入。

8 IOA4 AD-key 按鍵。

9 IOA3 FMCLK 如果IOA3 有下拉電阻到地，IOA3 會輸出時鐘信號給外

掛的FM 收音IC。如果IOA3是懸空的，FM 收音IC必

須自己接32768Hz 的晶振。

10 IOA2 Mute Mute：對外部功放做靜音。

11 DM DM USB的DM。

12 DP DP USB的DP。

13 IOA0 IO-key/LED (1) 外掛LED燈：輸出”1”是代表點亮LED。

(2) 同時也當IO-key1。

(3) 同時也當功能選項, 用來定義按鍵模式。

14 IOB1 SD_CLK

SD_DET

SD_CLK：T卡/SD卡的clock 輸出。

SD_DET：偵測SD卡是否有插入，讀到「0」代表插入。

請接一個3.3KΩ電阻下地。

15 IOB0 SD_CMD

I2C_CLK

SD_CMD：T卡/SD卡的command 和response。

I2C_CLK：I2C 的clock; 外接EEPROM 和FM。

16 IOB2 SD_DAT

I2C_DAT

SD_DAT：T卡/SD卡的data input/output。

I2C_DAT：I2C 的data; 外接EEPROM 和FM。

GPD2846

5. AD-key按鍵操作功能

(5-1) AD-key總共有S1~S8 共八個按鍵，其中 S1~S4 這四個按鍵在播放MP3 模式下(即播放U盤和

播放SD卡/T卡)的行為, 是由「IOA0/LED 腳是否有外掛上拉電阻」來決定。

請透過22KΩ電阻上拉到V33REG。

我們把IOA0/LED沒有掛Roption 稱為「按鍵模式一」，有掛Roption稱為「按鍵模式二」。

(5-2) 按鍵名詞定義：

[ Prev ]： Previous，播放上一首MP3。

[ Next ]：Next，播放下一首MP3。

[ P/P ]：Play/Pause，在播放與暫停兩者之間互相切換。

[ V+ ]：Volume+，加大音量。

[ V++ ]：Volume++，長按會持續加大音量，直到放開按鍵。

[ V- ]：Volume-，減小音量。

[ V-- ]：Volume--，長按會持續減小音量，直到放開按鍵。

[ Scan ]：Scan ALL FM-band，把87.5MHz~108.0MHz 重新自動搜台一次，並把有信號的電台頻道

儲存起來。最多儲存50台。

[ Scan+ ]：往108MHz 搜台，由目前頻道往108MHz 方向搜索最近的有效電台,然後停下來播放

該電台。

[ Scan- ]：往87.5MHz 搜台，由目前頻道往87.5MHz 方向搜索最近的有效電台,然後停下來播放

該電台。

[ CH+ ]：跳到下一個(頻率+)已儲存的FM 電台播放。

[ CH- ]：跳到上一個(頻率-)已儲存的FM 電台播放。

[ RW ]：Rewind，MP3快退。

[ FF ]：Fast Forward，MP3快進。

[ Mode ]： Mode切換」順序是 SD卡/T卡U盤FM Line In﹔ 循環切換。

若以Mode鍵切換到對應模式，該對應模式下的播放媒體必須存在，否則會自動跳往下一個模

式。舉例而言，若以Mode鍵切換到Line In Mode，須插入Line In 線後才有作用，如果發現並

未插入時會自動切往下一個Mode。

[ Repeat ]：在兩種循環模式下切換，All (全曲循環) ? Single (單曲循環)。

[ EQ ]：音場效果」Normal (正常) Classic (古典) Bass (重低音) Live (現場)Rock (搖
