产品简介：

本产品

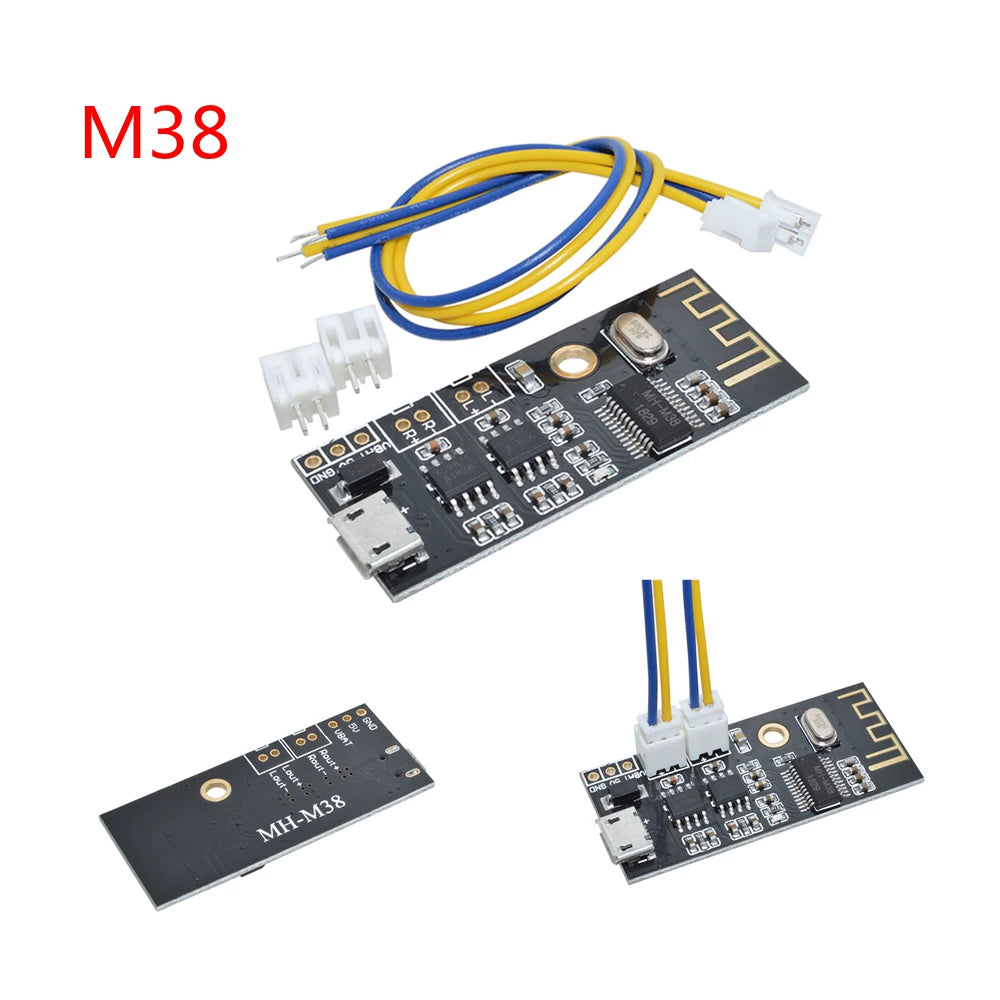

MH-M18/M28/M38

为低功耗蓝牙设计方案，支持最新蓝牙

4.2

传输，双声道立体声无损播放，模块连接上蓝牙后，便可快速实现蓝牙无线传输，非常便捷。空旷环境下，蓝牙连接距离可达

20

米。

广泛应用于各种蓝牙音频接收，各种音响

DIY改装等。

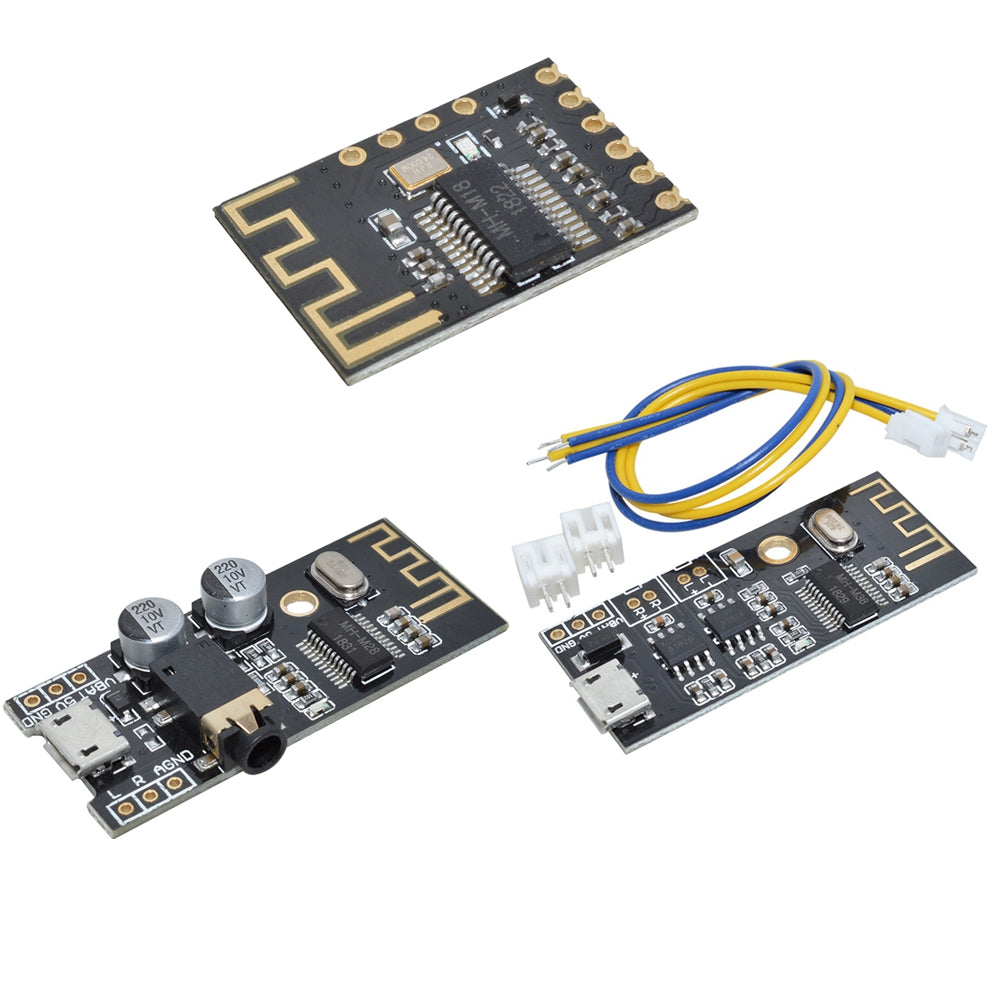

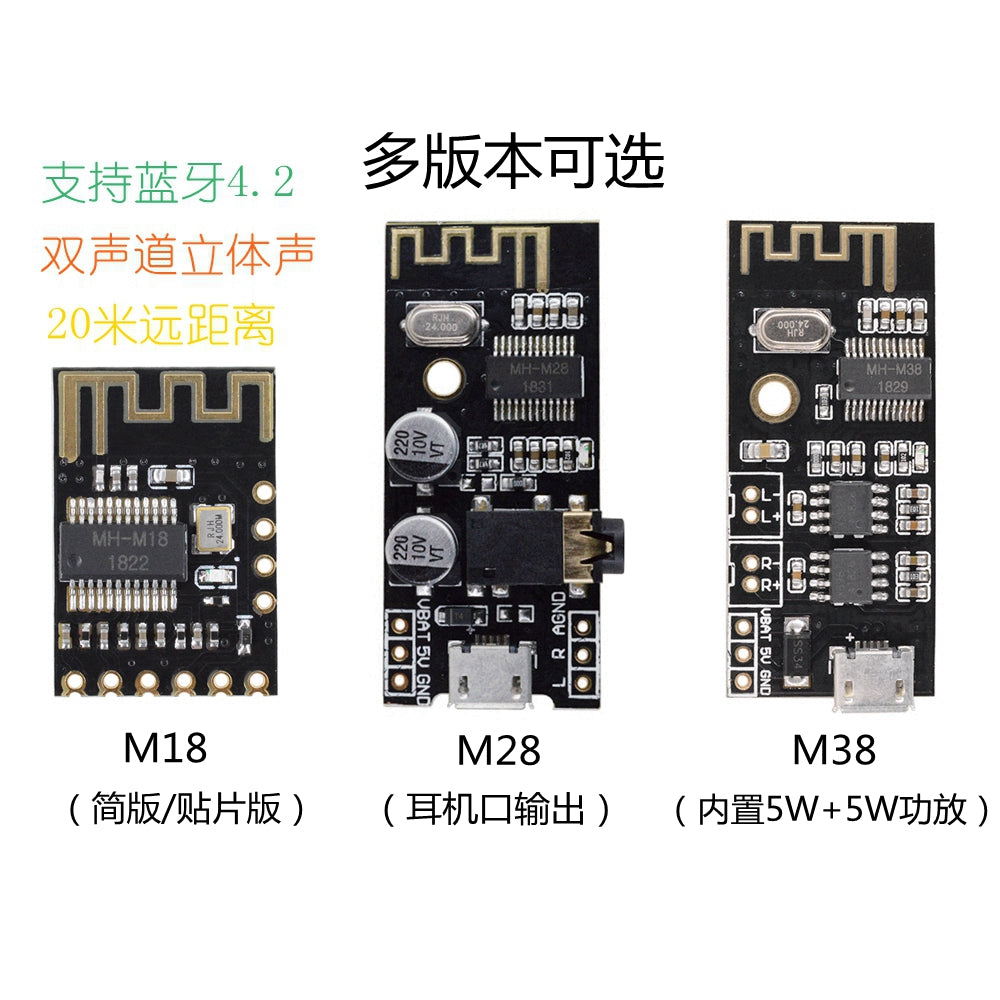

针对客户不同需求，我们提供

3

个版本供您选择：

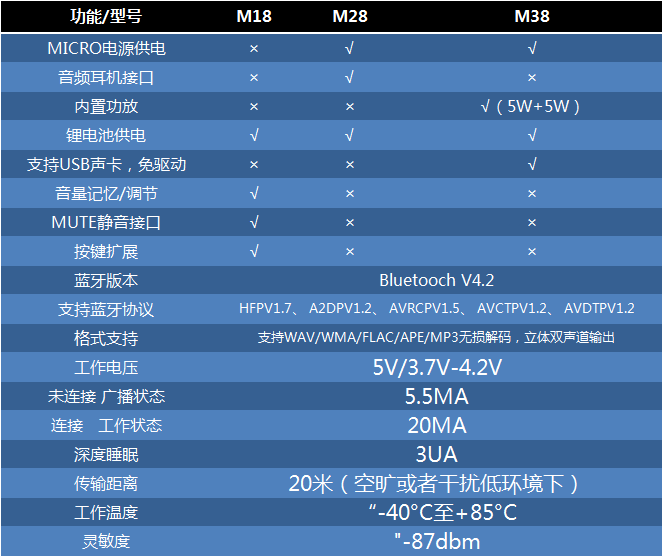

功能说明：

蓝牙V4.2版本，支持蓝牙自动回连技术，支持WAV/WMA/FLAC/APE/MP3无损解码，立体双声道输出。

模块上电后，手机搜索到蓝牙名字MH-M18/MH-M28/MH-M38，连接上蓝牙后即可播放音乐；

模块蓝色指示灯：

蓝牙未连接时，指示灯快闪；

蓝牙连接上时，指示灯常亮；

蓝牙在播放时，指示灯慢闪。

以下为各个版本介绍：

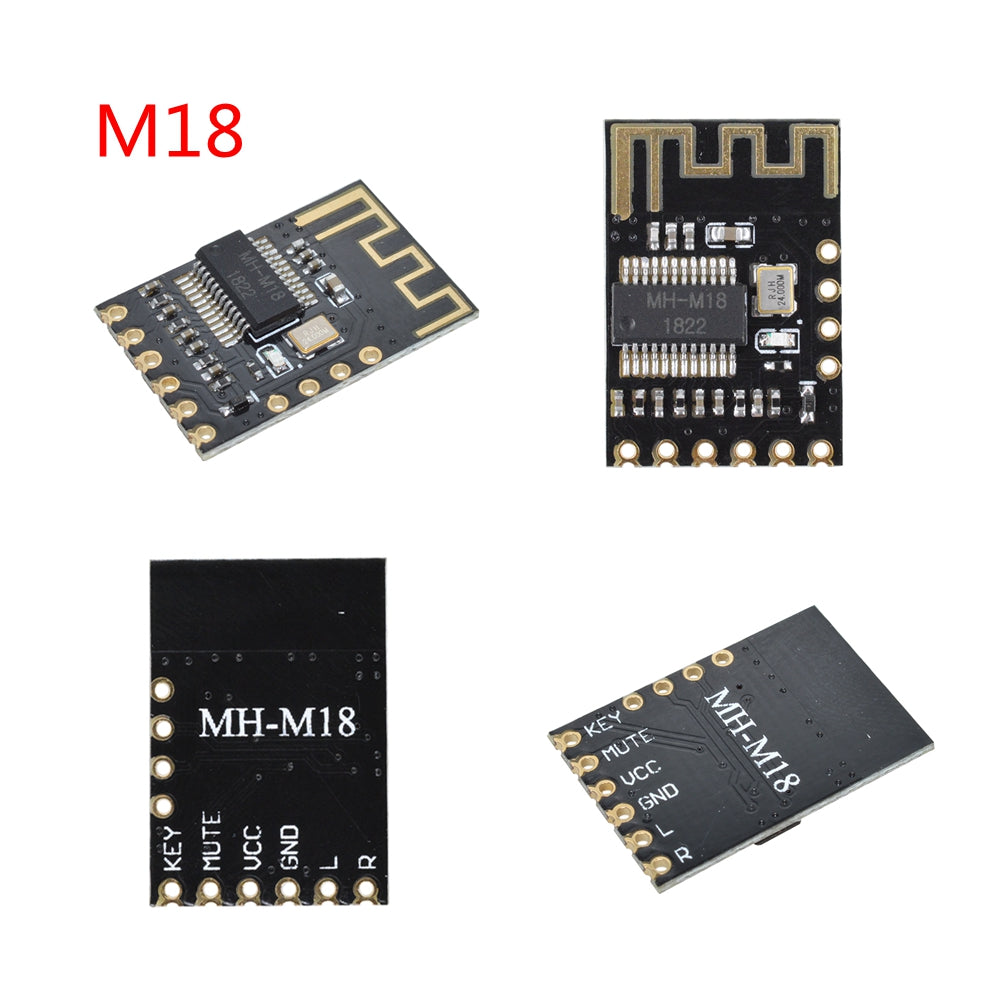

MH-M18：

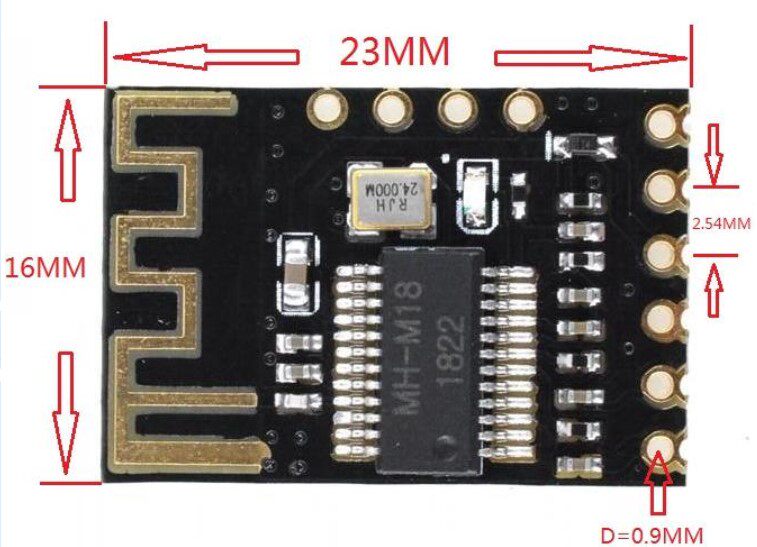

模块接口采用半孔工艺，客户可直接贴片或者焊接于板子上。

MUTE静音控制端：用于控制功放板，静音时MUTE输出高电平3.3V，播放时输出低电平。

KEY按键控制：该功能需要另外连接电阻和按键才可实现。（对应电阻如接线图所示）

音量断电保持功能：默认输出100%音量。通过按键控制音量增大减小，如果控制音量小于15%，则重新上电后音量输出为15%；如果控制音量大于15%，则重新上电后保持原来的音量不变。

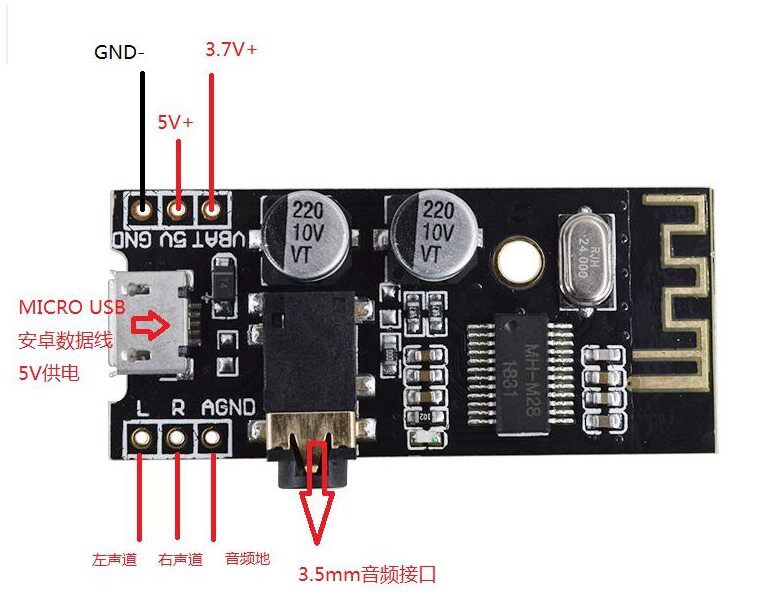

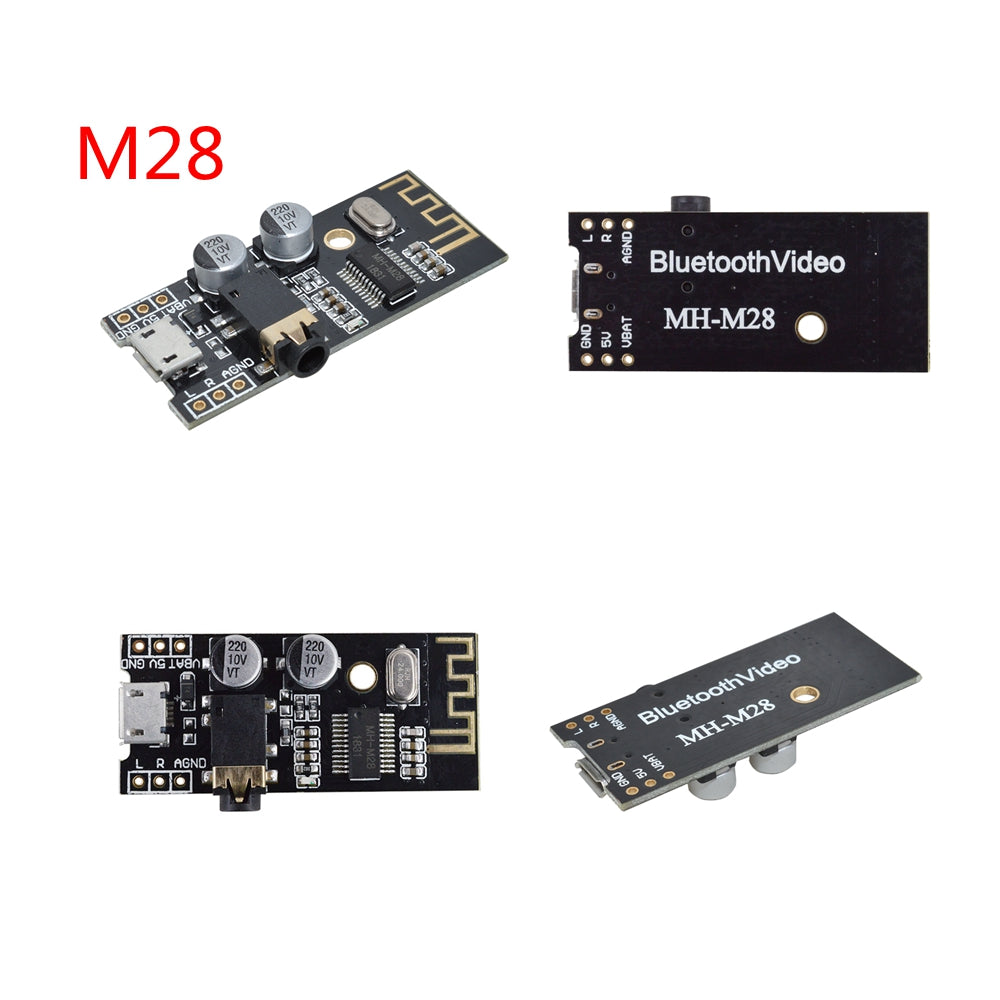

1.供电电源：可以直接用MICRO USB安卓线5V直接进行供电使用，也可以另外接入 5V电源或者3.7V锂电池（如下图所示）。注意5V和3.7V的供电接口不一样，5V电 压接在5V和GND上，3.7V锂电池接在VBAT和GND上。

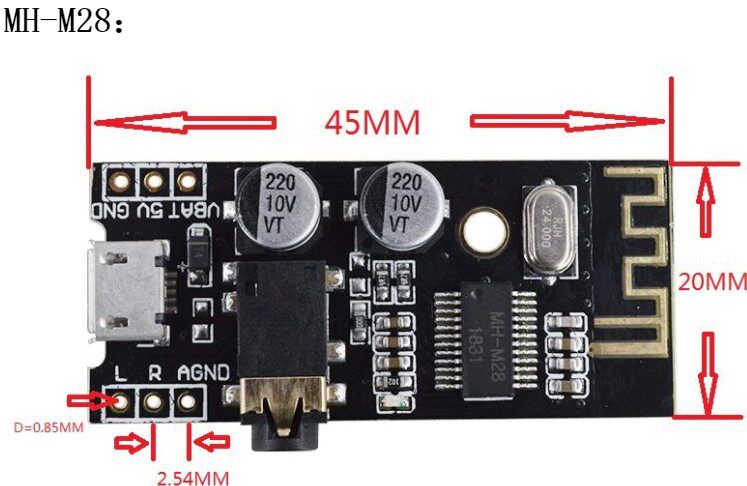

2.音频输出：耳机可直接接入3.5mm音频接口，也可以接线用于功放板的音频输入（如图所示的接口L/R/AGND

可直接接线）。

1.供电电源：可以直接用MICRO USB安卓线5V直接进行供电使用，也可以另外接入5V电源或者3.7V锂电池（如下图图所示）。注意5V和3.7V的供电接口不一样，5V接在5V和GND上，3.7V锂电池接在VBAT和GND上。

最大工作电流5V2A，建议使用5V2A的稳压电源供电，音质更佳。

2.支持USB声卡，免驱动（即插即用）。用USB数据线将模块和电脑连接，电脑播放音乐即可通过该模块功放输出

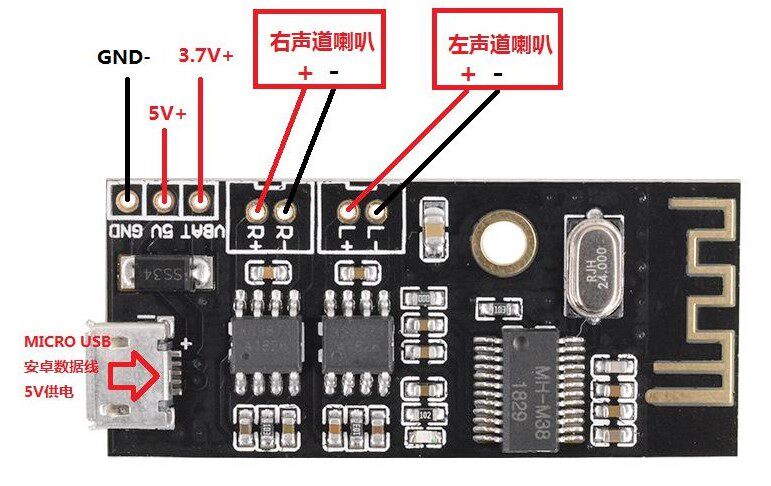

3.音频输出：输出左右声道立体音频信号，可分别接两个2-8欧、3-5W的喇叭,推存用 4欧5W喇叭。

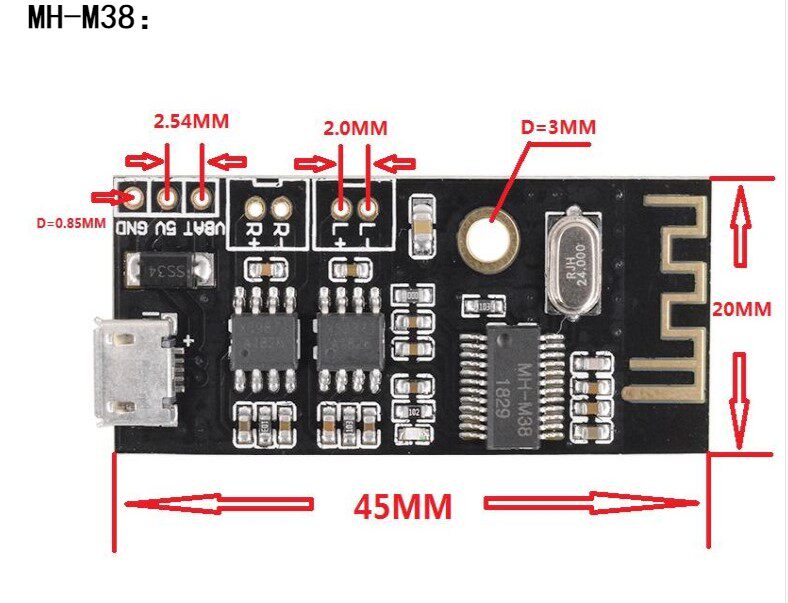

4.本

产

品已自带双5W功放电路

，

切不可再另外接功放使用！两个功放的输出不可以并联或者把负极接在一起,否则损坏功放芯片

。

注意事项

信号干扰：蓝牙天线极其容易受到高频或者强电磁信号干扰，尽量放置远离于发送无线等设备的地方。并且板子不能紧挨着金属物品，保持一定的距离。

如果接功放板有电流声，引起原因为地线干扰造成，建议蓝牙模块输出端不要用插线，

必需焊线，特别是地线要焊的，而且线不能太长，越短越好，尽量粗一些。音频地在功放板接地点的问题，必需接在功放音频输入端的地，这个接地点可以尝试在不同的位置焊接，达到最低的电流声音。

建议蓝牙和功放板分开供电，隔离蓝牙地和功放地。

由于本产品为裸板设计，尽量不要用手去触碰板子上的元器件，容易导致静电打死芯片导致烧毁。

警告：本产品充电接口为限流充电模式，不带充电管理！为了您的生命财产安全，请务必使用正规厂家生产的带保护板的锂电池，若因使用不当造成损失，本公司不承担任何责任！

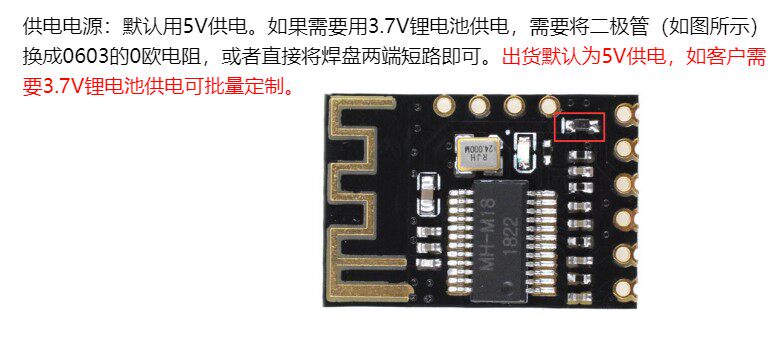

另：针对MH-M18使用时候需要注意以下两点：

蓝牙音频模块对电源的要求非常高会影响音频的质量，建议加入LC滤波电路，特别是开关电源供电（如手机充电器等）。

MUTE静音端口：本模块是静音时该端口输出高电平3.3V，播放时输出低电平0V。功放板静音高电平是有效的话可以直接接入。如果功放板静音是低电平控制的话，需要加下反向电路，如下图：
